درایو فرکانس متغیر

کنترل کننده دور موتورهای الکتریکی

PLX1000 / PLX1400 / PLX1600

این محصول یک درایو موتور سه فاز می باشد که قادر است با استفاده از پردازشگر DSP مجهز به الگوریتم هایی از جمله V/F و Vector، فرایند کنترل یک موتور الکتریکی را به طور کاملی انجام دهد.

موارد استفاده درایو فرکانس متغیر

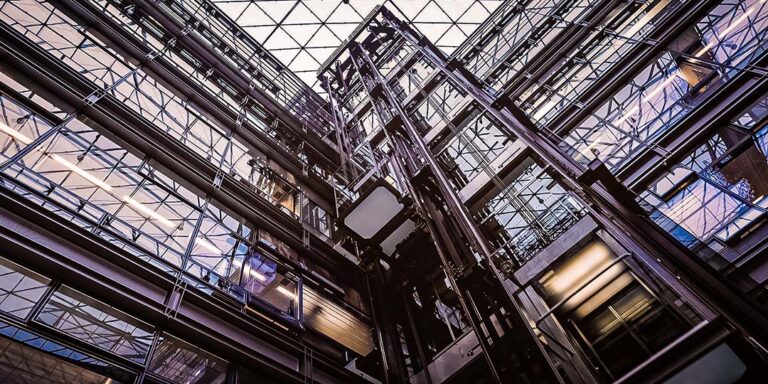

برخی از صنایعی که از دستگاه های درایو فرکانس متغیر استفاده می کنند به شرح زیر می باشد:

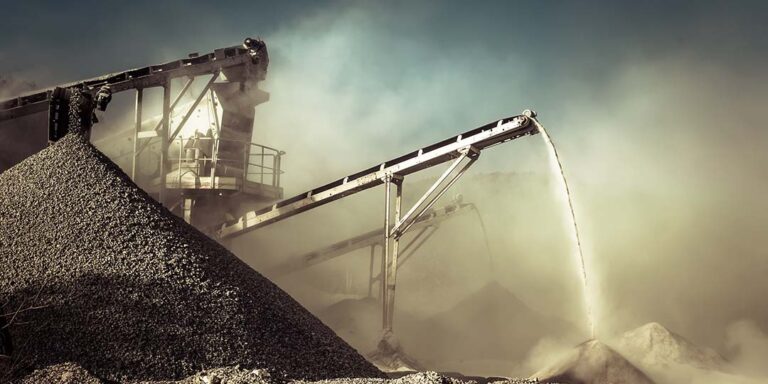

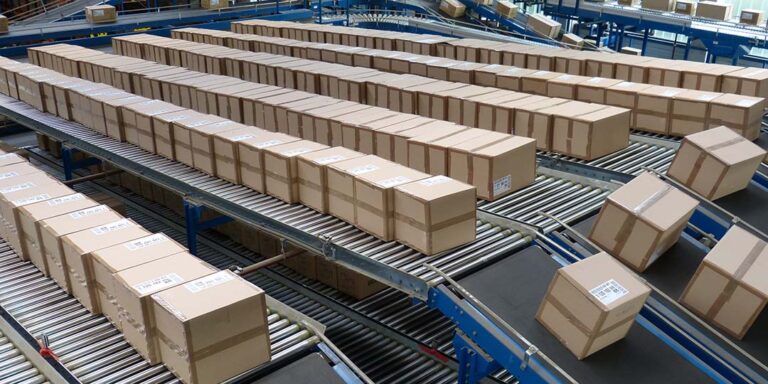

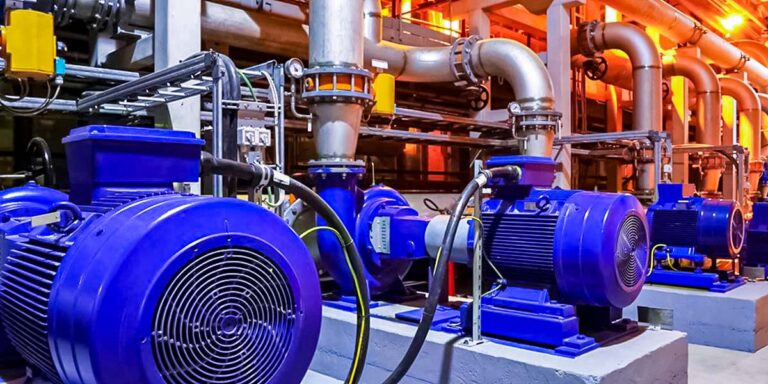

این اینورترها در کاربردهایی مانند سیستمهای پمپ و فن، بوستر پمپ ها، نوار نقاله ها، کمپرسورهای کوچک، انواع ماشین آلات مانند ماشین های بسته بندی و مواد غذایی، استفاده می شوند.

الگوریتم وکتور (Vector)

الگوریتم وکتور که قبلاً کنترل میدانی یا (FOC) نامیده می‌شد، یک روش کنترل درایو فرکانس متغیر(VFD) است که یک موتور الکتریکی AC سه فاز را با استفاده از دو متغیر خروجی اینورتر VFD کنترل می‌کند:

  • اندازهٔ ولتاژ
  • فرکانس (زاویهٔ ولتاژ، یا فاز فقط به صورت غیر مستقیم کنترل می‌شوند)

FOC یک روش کنترل است که برای استفاده در کاربردهای AC سنکرون و موتور القایی استفاده می‌شود؛ که در اصل برای کاربردهای موتورهای با کارایی بالا توسعه یافته است که می‌توانند در سرعت نامی خود به نرمی کار کند و در سرعت صفر با گشتاور کامل کار کند و شتاب بالای مثبت و منفی داشته باشند، ولی به مرور برای کاربردهای با کارایی پایین تر با توجه به کاهش اندازه موتور FOC، هزینه و مصرف برق آن هم جذاب شد.

FOC در موتورهای القایی با توجه به کارایی بالای آنها از گذشته هنوز خیلی همگانی نشده است ولی انتظار می‌رود در نهایت در همه جا جایگزین کنترل تک متغیره اسکالر ولت بر هرتز (V/f) شود.

گیربکس یا بدون گیربکس

متن توضیحات

انواع درگاه های صنعتی

متن توضیحات

کیفیت قطعات

متن توضیحات

خدمات و پشتیبانی محصول

محصولات پردازش منطقی پارس علاوه بر این که از نظر سخت افزاری کیفیت بالایی دارند، همراه با خدمات ویژه ای ارائه می شود که برای بسیاری از مشتریان اهمیت بسیار بالایی دارد، در ادامه در مورد این خدمات بیشتر توضیح داده شده است.

تعمیرات

در هنگام بروز مشکلات احتمالی تمامی خدمات تعمیرات و رفع عیب دستگاه در محل خود شرکت صورت گرفته و در کوتاهترین زمان ممکن برای مشتریان آماده می شوند.

گارانتی

محصولات پردازش منطقی پارس با کیفیت بالایی تولید می‌شوند و معمولاً نیاز به تعمیرات نخواهند داشت، اما برای اطمینان بخشیدن به مشتریان و خریداران این محصول به مدت یکسال پس از تحویل گارانتی خواهد شد.

مشخصات فنی محصول

در این بخش می توانید مشخصات فنی محصول را مشاهده نمایید، در نظر داشته باشید این مشخصات مربوط به محصول اصلی هستند.

مدل PLX1000-ES075 PLX1000-ES110 PLX1400-ES075 PLX1400-ES110 PLX1600-ES075 PLX1600-ES110
ابعاد ارتفاع (میلی متر) 322
طول (میلی متر) 208
عرض (میلی متر) 192
 قطر سوراخ نصب (میلی متر) 6
ورودی درایو ولتاژ (ولت) سه فاز 380 تا 480 ولت، 15- تا 10+ درصد
جریان (آمپر) 20.5 26 20.5 26 20.5 26
فرکانس (هرتز) 50/60  ± 5درصد (47.5 تا 63)
خروجی درایو موتور مناسب (کیلو وات) 7.5 11 7.5 11 7.5 11
(اسب بخار) 10 15 10 15 10 15
جریان خروجی (آمپر) 17 25 20.5 27.5 17 25
ظرفیت توان (کیلو ولت آمپر) 11 17 16 25 11 17
توان اضافه بار 150% برای 60 ثانیه و 180% برای 3 ثانیه
حداکثر ولتاژ خروجی (ولت) سه فاز 380 تا 480 (بر اساس ولتاژ ورودی)
حداکثر فرکانس خروجی (هرتز) 100 500 100
مقاومت ترمز توان مناسب (وات) 1500 2500 1500 2500 1500 2500
مقاومت مناسب ≥65 ≥43 ≥65 ≥43 ≥65 ≥43
استاندارد محافظتی IP21
